苏州格士创材料科技有限公司

冰箱门板技术要求

常见基材： ABS 、PVC ，铝合金，油墨玻璃

硬性要求

操作要求

单组份湿气固化型的聚氨酯热熔胶，不含任何溶剂和挥发物，定位时间短，固化后胶体强韧，耐高低温性能优异，适用于塑料/金属/玻璃之间的粘接。可应用于冰箱立柱与丝印玻璃、微波炉外壳与玻璃面板等产品的粘接。

工作场地要求干净整洁、通风和良好的照明。工作场地的温度在7-41℃ , 湿度30-80％。在室温低于18℃时需要开预热。

施胶前，应先检查工件，合格工件应按要求摆放在工作台的指定位置，确保门框、玻璃表面无灰尘、油污、水渍、破损。若有油污和低温冷凝水雾，需清除干净方可施胶。

施胶量： 10～13g/米，打胶后宽度6-8mm，胶中心距边部8-12mm，压合后，胶条宽度约为10 ～20mm，胶层厚度约为0.6 ~ 0.8mm。

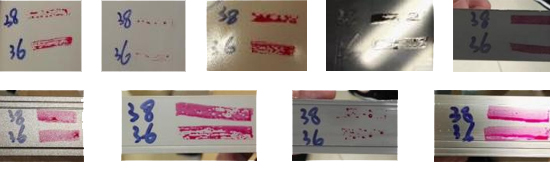

基材表面应没有油污、粉尘、增塑剂、脱模剂等污染物，确保表面干净、干燥 ,达因值应≥38。

达因值＜38的基材，如果可以通过测试并经反复验证后可批量生产

达因值＜38的基材，如无法通过测试应尝试对基材预处理，之后再粘接测试

格栅	熔缸/压盘	胶管	胶枪
120℃	125-135℃	140-150℃	130-140℃

停机保养

中短时间停机（＜4天）,建议在喷嘴处用黄油并加以铝箔胶带密封;若长时间停机（＞4天）,建议用热熔型清洗剂将设备从胶缸到喷嘴进行全面清洗

组装和压合

施胶完成后，应立即将玻璃与胶框贴合，也可晾置一定时间，但必须在一定时间内贴合（20℃-35℃摄氏度≤1min， 6℃-20℃≤1min，打胶后立即贴合可达到更好的粘接效果）。

压合时间≥10s，气压＞0.4MPa，压合设备面需与玻璃面紧密贴合，如有胶框不平整等现象，则要酌情增加压合时间，

具体压合时间可根据实际情况增加。

打胶开始至出模竖放时间：＞3min
